Linearna vodila serije LF

Linearni moduli tipa LF  so kompaktni pogonski sistemi z integriranim krogličnim vodilom in zobatim jermenom kot prenosnim elementom. Namenjeni so za hitre in dolge pomike z nizko maso ter visoko dinamiko.

🔹 Konstrukcijske značilnosti

• Nosilna osnova: ekstrudiran aluminijast profil Rexroth visoke togosti z integriranimi utori za pritrditev.

• Vodilo: integrirano precizno kroglično linearno vodilo, ki zagotavlja točnost vodenja in stabilnost.

• Pogonski element: ojačan zobati jermen s poliuretanskim telesom in jekleno/aramidno žico za majhno razteznost.

• Vodilna enota (miza): aluminijasta plošča z možnostjo pritrditve orodij, prijemal ali drugih modulov.

🔹 Tehnične lastnosti

• Visoke hitrosti: do 5 m/s (odvisno od izvedbe).

• Pospeški: do 50 m/s², primerno za dinamične aplikacije.

• Dolžina pomika: modularno izvedljiva do 5.500 mm brez vmesnih spojk.

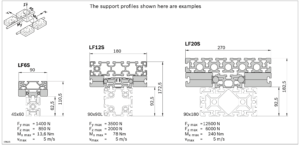

• Nosilnost: različni tipi (LF5, LF6, LF12, …) pokrivajo širok razpon obremenitev in momentov.

• Ponovljivost: do ±0,05 mm (odvisno od konfiguracije).

• Pogonske možnosti:

  • servomotorji Rexroth IndraDrive,

  • koračni motorji,

  • kompatibilnost z drugimi proizvajalci (standardiziran priklop).

🔹 Prednosti sistema LF

• Kompaktna in robustna zasnova.

• Modularna integracija v večosne portale (XY, XYZ konfiguracije).

• Minimalno vzdrževanje zaradi zaprte zasnove in trajno podmazanih vodil.

• Visoka fleksibilnost pri kombinaciji z drugimi linearnimi moduli (tipi CKR, CKK, MKR).

• Idealno za aplikacije, kjer je potrebna hitrost in ponovljivost brez visokih nosilnosti.

🔹 Tipične aplikacije

• Pick & place manipulacije.

• Montažni sistemi in oskrbovalne linije.

• Lahke robotske in kolaborativne aplikacije.

• Elektronska in lahka industrijska montaža.

• Testni in merilni sistemi.

Karakteristike :

Konfiguriranje linearnih modulov LF, se izvede s programom MTPRO.
Za tehnično pomoč, se obrnite na strokovnjake OPL d.o.o.
